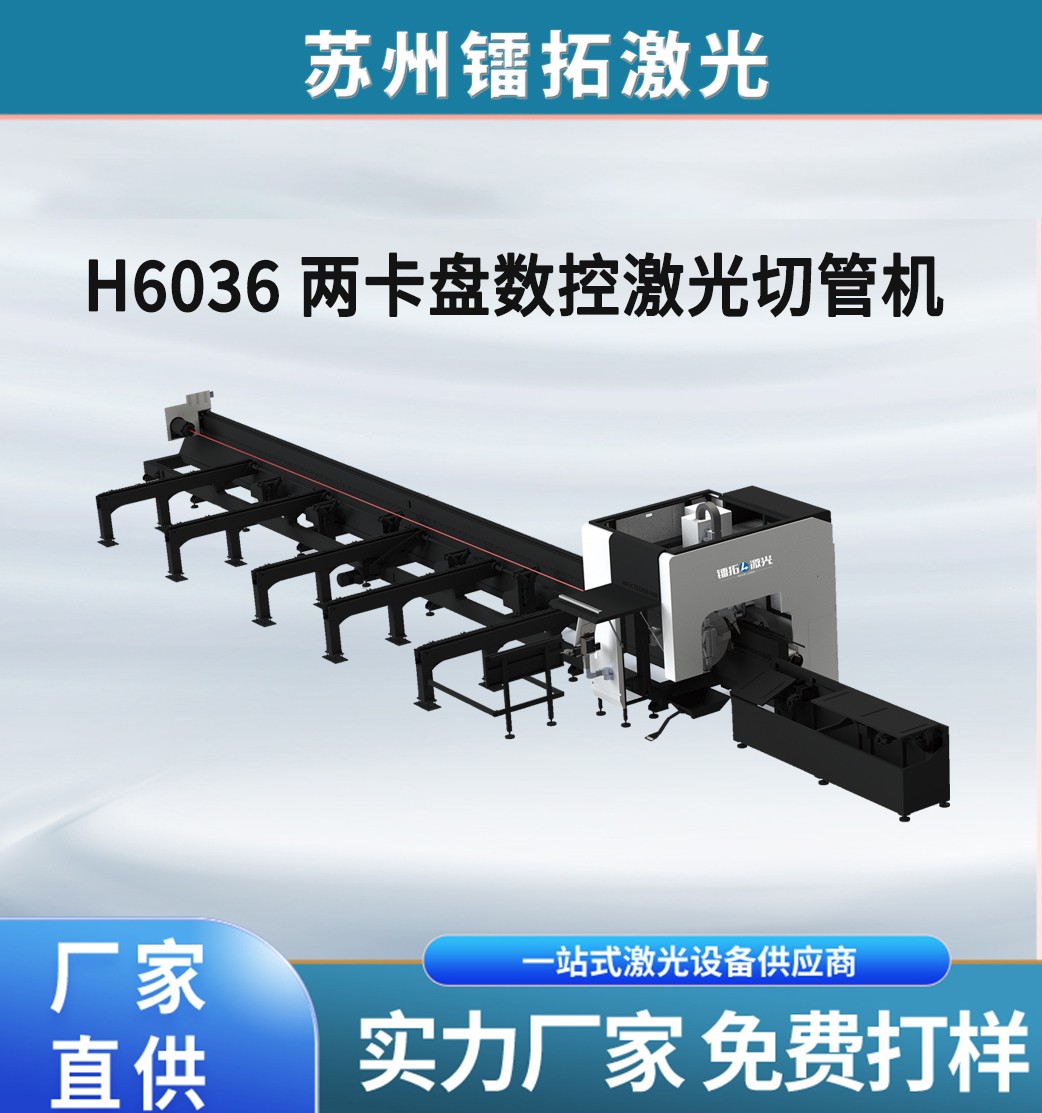

两卡盘数控激光切管机

镭拓激光两卡盘光纤激光切管机，全自动整捆上料功能(选配),减少操作人员数量的同时提升加工效率；管材截面自动识别系统，可以多种管材混合上料，自动调取工艺库；配备专业管材切割编程软件，完整的切割工艺参数库；主要用于碳钢管激光切割，不锈钢管激光切割等等。

咨询电话15862503177

相关服务

上一个产品：

下一个产品：

产品详情

产品特点

技术参数

应用领域

样品展示

两卡盘激光切管机产品优势：

1. 采用基于Windows操作系统的柏楚数控系统，激光切管机专用平台，集成了激光切割控制专用功能模块，功能强大，人机界面好操作简单:

2. 专业管材切割编程软件，是数控切管机实现“全时切割、高效切割”的核心技术之一，是有效节省材料，提高切割效率的根本保证，

3. 电容式光纤激光切割头，感应精度高、反应灵敏、性能最为稳定可靠。

4. 独特的托管装置，在管材送进和旋转的同时，托管装置始终与管材表面保持接触，支撑力根据管材规格设定，保证有效地支撑，防止管材的下垂，减小管材旋转时的轴线摆动，提高加工精度。

5. 全自动整捆上料功能(选配)，减少操作人员数量的同时提升加工效率。

6. CCD 管材焊缝位置自动识别系统(选配)，自动识别和避开焊缝位置，确保切割品质:

高精度伺服比例阀，精确控制切割辅助气体的气压和卡盘夹持力的大小，以达到最佳的切割效果。

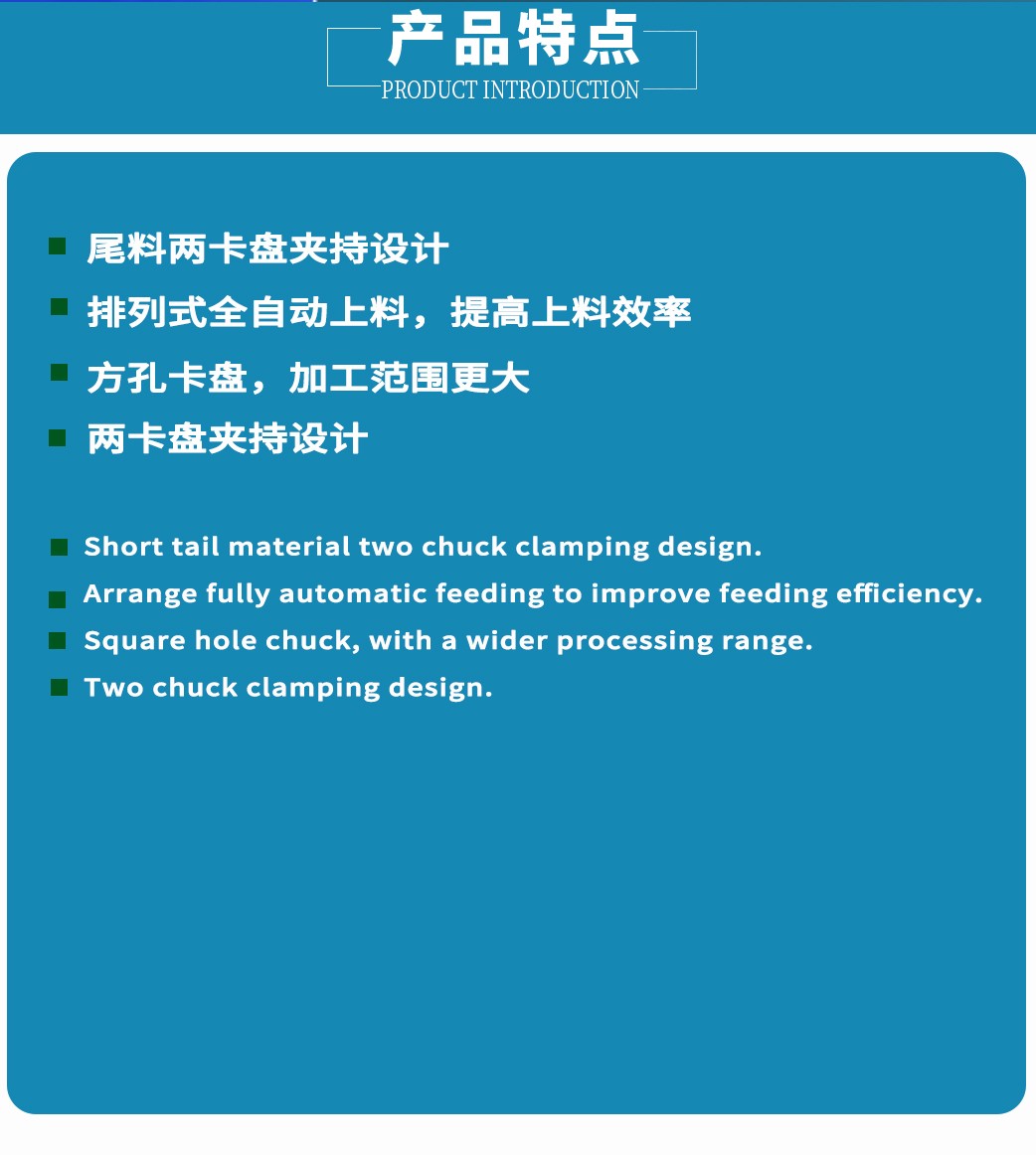

两卡盘激光切管机：

短尾料两卡盘夹持设计。

排列式全自动上料，提高上料效率。

方孔卡盘，加工范围更大。

两卡盘夹持设计。

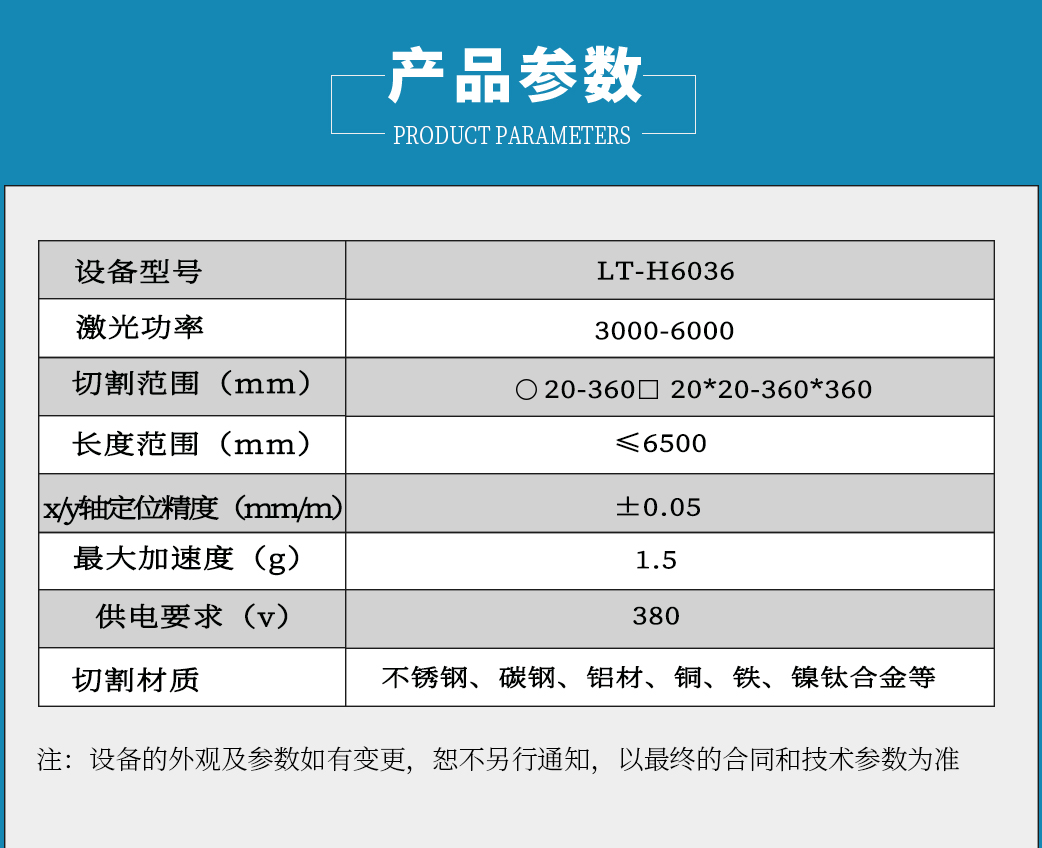

Model 型号	LT-H6012	LT-H6016	LT-H6024	LT-H6036
Power(W) 激光器功率	1500-3000	2000-6000	3000-6000	3000-6000
Cutting capacity(mm) 切割范围	O10-120 □10x10-120x120	O12-160□12x12-160x160	O16-240□16x16-240×240	O20-360□20x20-360×360
X、Yaxes Positioningaccuracy(mm/m) X、Y轴定位精度	±0.05	±0.05	±0.05	±0.05
X、Y-axes repeatability(mm) X、Y轴重复定位精度	±0.03	±0.03	±0.03	±0.03
Max.length of tube(mm) 有效切割长度	≤6400	≤6400	≤6400	≤6500
Max.acceleration(g) 最大加速度	1.5	1.5	1.5	1.0
Maximum idle speed(m/min) 最大空运行速度	100	100	100	100
Max.rotating speed of chucks( r p m ) 卡盘空转速度	200	150	150	150
External dimensions( m m ) 机体尺寸	L9500×W1780×H2410	L9500×W1780×H2410	L9500×W1780×H2410	L12250×W2350×H2600
Power supply requirements(V) 供电要求	380	380	380	380
详细参数请参考相关技术方案书
Please refer to the technical proposal for detall

两卡盘激光切管机产品规格：

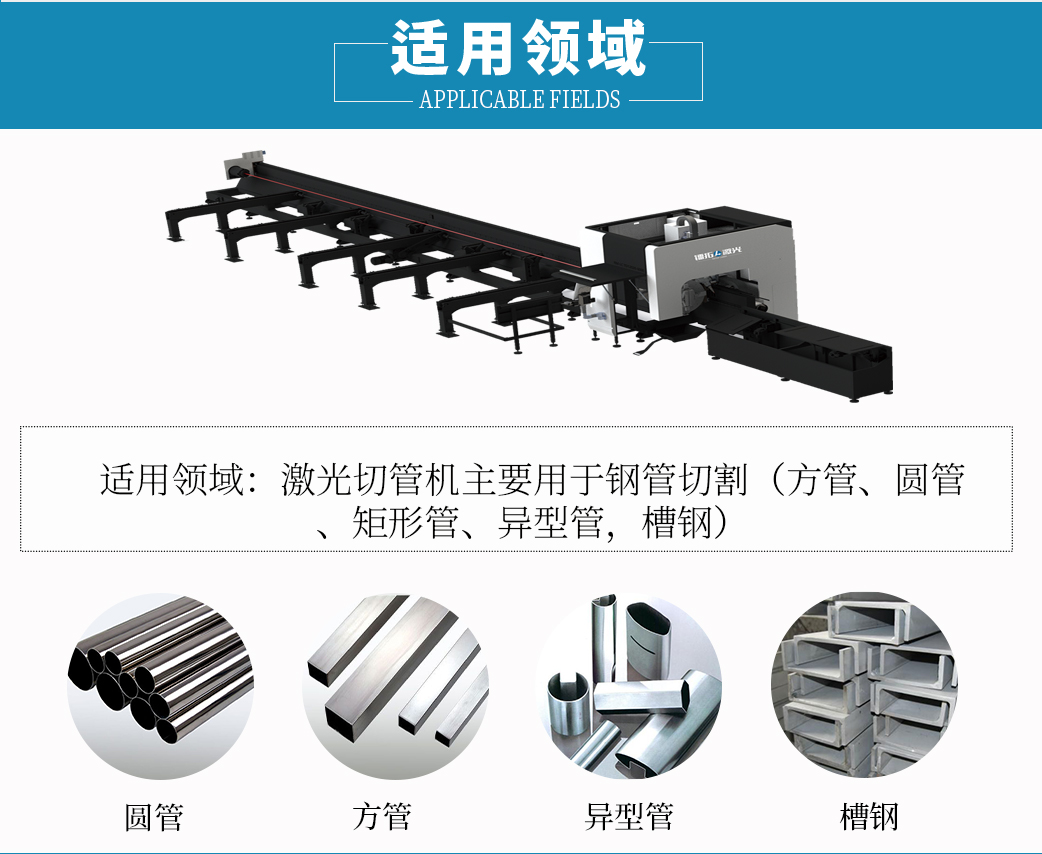

两卡盘激光切管机应用领域：

家具行业：不锈钢/碳钢桌椅床架、展示货架、卫浴挂件。

健身器材：跑步机、健身车、综合训练架的金属管架。

汽车制造：排气系统、底盘构件、座椅骨架、防滚架。

工程机械：农业机械、挖掘机、高空作业车的液压管与结构管。

建筑装饰：幕墙龙骨、钢结构楼梯扶手、门窗框架、雨棚。

石油化工：管道预制、管架、小型压力容器组件。

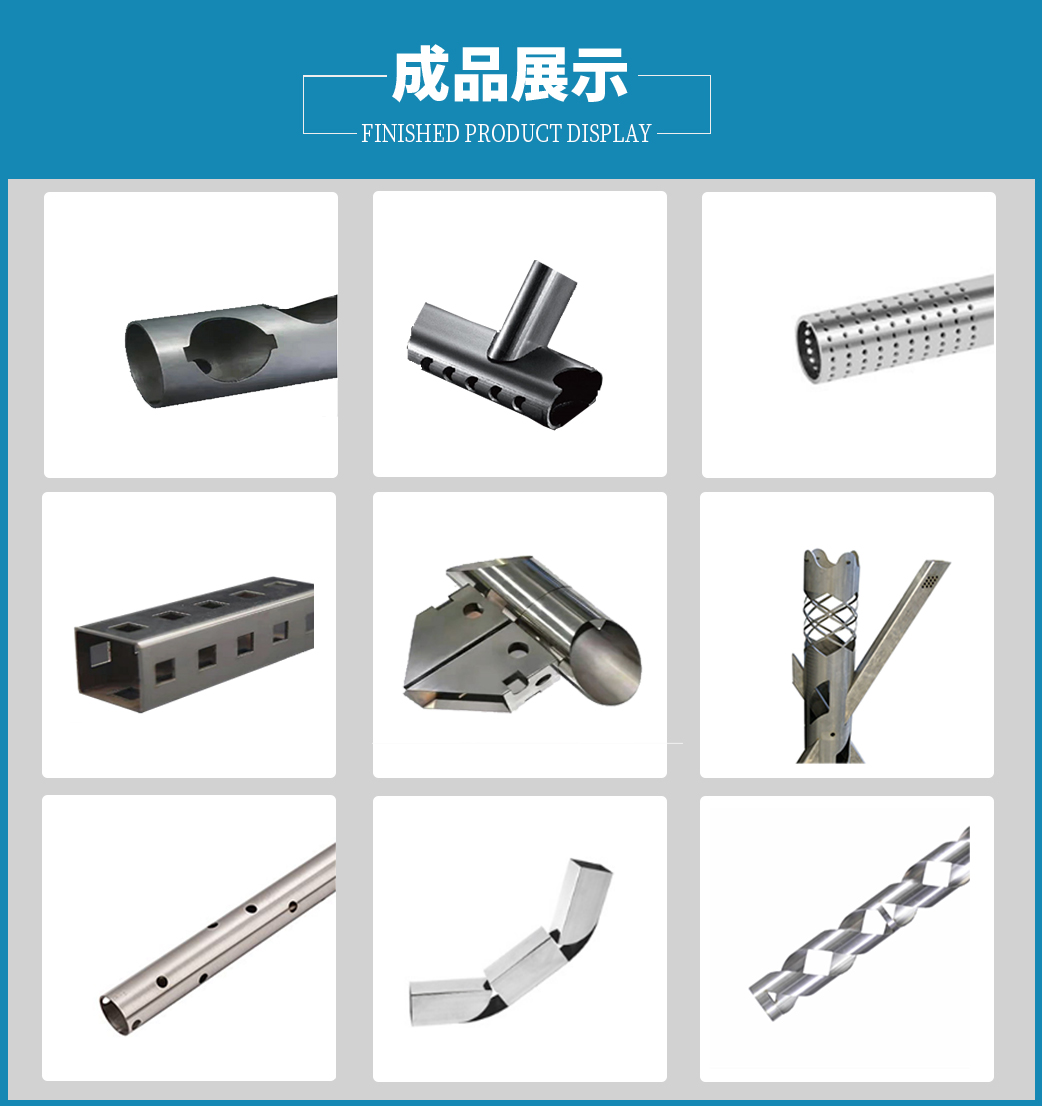

两卡盘激光切管机切割样品展示：
